電話：13570151199
傳真：020-39972520
郵箱：hanyan@hanyancarbon.com
地址：廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層
活性炭是指與顯示孔的碳的形式相對應的一種材料。這些孔增加了表面積，促進了化學反應和吸附過程，使活性炭能夠進行吸附。活性炭的吸附能力取決于其質(zhì)地和化學性質(zhì)。我們使用了煤制備了煤質(zhì)活性炭，并研究了其吸附三甲胺的能力。煤原則上具有疏水性，但是，可以通過使用氧化劑在表面添加極性官能團來進行調(diào)節(jié)。含氧基團與水相互作用，進而可以吸收其他能夠發(fā)生氫鍵的分子。
煤質(zhì)活性炭的制造方法
本次研究的活性炭是通過物理活化而得到的，幾乎沒有任何改動。簡而言之，將5克次煙煤在烤箱中使用空氣對流在185°C下預氧化48小時。然后，使用臥式烘箱以10℃/min的加熱速率在N 2氣氛(N 2 99.99%純度)下將煤在750℃加熱60分鐘。該系統(tǒng)配備了一個氧氣收集器，以最大程度地減少前體材料的燃燒。然后，將樣品放入耐火陶瓷容器中，并在惰性CO 2氣氛中以950℃的溫度加熱90分鐘，純度為99.99%，流量為100 ml/min。熱處理完成后，將活性炭逐漸冷卻至50°C，取出樣品并在真空下的干燥器中儲存。
掃描電鏡對活性炭的合成與表征
5.00克煤產(chǎn)生3.55克活性炭，產(chǎn)率為71%。與起始礦物煤(圖1C和1D)相比，活性炭的SEM分析顯示出孔隙度增加(圖1A和1B)，后者顯示出光滑的質(zhì)地，表面具有不規(guī)則的形態(tài)，并且沒有孔隙。

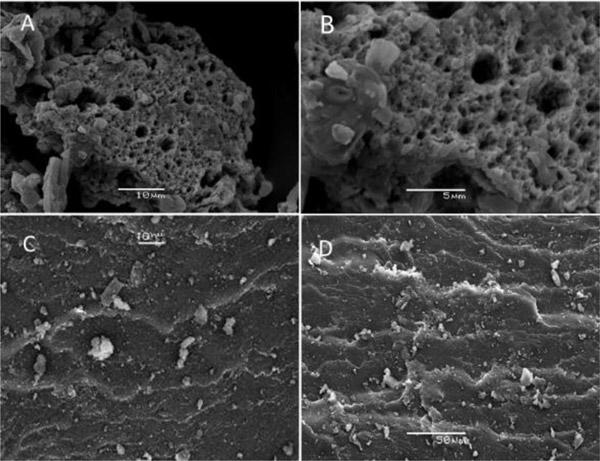

圖1：A、B活性炭，C、D煤的SEM顯微照片。
活性炭和煤的紅外光譜
樣品煤和活性炭的FT-IR分析(分別為圖2A和2B)表明，樣品煤的振動模式比活性炭多，這反映出較高的氧氣，硫和氮含量。

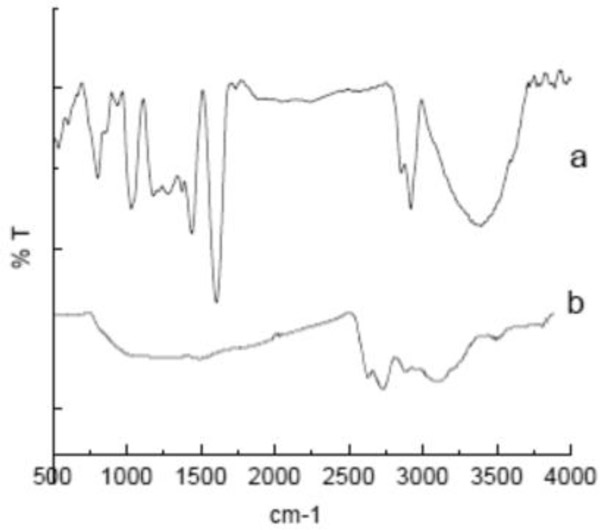

圖2：a煤和b活性炭樣品的FT-IR光譜。
pH值對三甲胺吸附的影響
研究了pH值對三甲胺在活性炭上吸附的影響。在該過程中，發(fā)生吸附現(xiàn)象的溶液的pH值是非常重要的參數(shù)，尤其是在三甲胺為布朗斯臺德堿的情況下。在官能團和吸附劑表面之間產(chǎn)生的靜電荷的大小主要取決于介質(zhì)的pH。在pH值為2、4、7和9的情況下，用0.200g的活性炭測量了在0、30和60分鐘時三甲胺的吸附百分比，結(jié)果總結(jié)在圖3中。

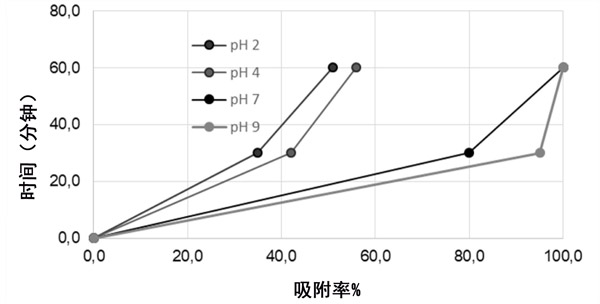

圖3：在活性炭上不同pH和保留時間下三甲胺吸附的變化。
結(jié)果表明，pH對活性炭的吸收能力有很大影響。在中性或堿性pH值下，活性炭在60分鐘時吸收100%的三甲胺，但在pH值為4或2時，相同量的活性炭僅捕獲50%的三甲胺。可以解釋這一事實，因為活性炭表面具有酸性，可以被去質(zhì)子化，從而促進與陽離子有機化合物的相互作用。因此，可以容易地將不存在于氮原子中的一對電子給予在活性炭表面上產(chǎn)生的氧原子。反過來，改變?nèi)芤旱膒H值會導致在碳表面上形成不同的離子種類和不同的電荷，從而降低了與陽離子形式的胺的相互作用。
本次使用煤制成的活性炭在表面顯示出大量的氧化官能團，這些官能團是通過用空氣進行預氧化處理并在950°C下用CO 2活化180分鐘而形成的。這種活性炭適用于在受控pH條件下使用活性炭和三甲胺之間的適當暴露時間來去除三甲胺(一種來自漁業(yè)的水和空氣的常見污染物)。煤在水溶液中吸附三甲胺的良好行為歸因于它們的微孔特性和高溫下被CO 2活化的酸性化學表面。
文章標簽：椰殼活性炭,果殼活性炭,煤質(zhì)活性炭,木質(zhì)活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-11-19活性炭吸附重晶石混合物中的銅和鋅
- 2025-11-10活性炭去除PFAS
- 2025-11-03防一氧化碳霍加拉特劑
- 2025-11-03防汞蒸汽專用炭防放射性碘專用炭
- 2025-11-03防酸專用炭與防氨專用炭
- 2025-11-03防護服專用炭及全防炭的介紹應用
- 2025-10-21活性炭從堿性甘氨酸溶液中吸附鉑
- 2025-10-10活性炭金屬改性對氫的吸附
- 2025-09-29活性炭吸附有機微污染物
- 2025-09-17活性炭去除對羥基苯甲醚
- 2025-09-09活性炭從水溶液中吸附苯酚
- 2025-08-27活性炭從水溶液中分離甲乙酮
