水中有重金屬的存在被認(rèn)為是無機(jī)污染的一部分，由于其對環(huán)境的有害影響所以需要處理好再排放。為了選擇性吸附各種金屬陽離子，如Fe，Zn和Ca離子等。我們研究了從木質(zhì)纖維素殘?jiān)�碳化得到的低成本的吸附劑�?jīng)過簡便制備和改性制成活性炭。用來處理水溶液的Ca 2+和Zn 2+等凈水陽離子。用高錳酸鉀和硝酸對活性炭表面進(jìn)行改性，以提高吸附效率。通過研究制備的活性炭的物理化學(xué)性質(zhì)，測試每種金屬陽離子的吸附容量，來判斷新制成的活性炭的可以用性。

　　本期使用制備和改性活性炭的方法如下：

　　物理活化：將活性炭在400-600℃下加熱1-5小時(shí)。這里，應(yīng)該提到的是，例如，在500℃下活化1小時(shí)的活性炭表示為普通活性炭。

　　硝酸活化：將活性炭與濃鹽酸混合。硝酸并在100℃下回流4小時(shí)。從該過程獲得的樣品表示為硝酸活性炭。

　　高錳酸鉀活化：將活性炭與高錳酸鉀混合，并在環(huán)境溫度下攪拌4小時(shí)。從該過程獲得的樣品表示為錳改性活性炭。

　　硝酸+高錳酸鉀活化：將活性炭與兩種活化劑混合，并在環(huán)境溫度下攪拌4小時(shí)。從該過程獲得的樣品表示為雙改性活性炭。

　　觀察到經(jīng)由SEM(圖1)。可以看出，活性炭的表面形態(tài)是光滑的，而錳改性活性炭的表面形態(tài)是粗糙和不均勻的(彎曲的花瓣?duì)畋?。在陽離子金屬吸附過程之后，在該研究中未發(fā)現(xiàn)錳改性活性炭的表面形態(tài)的顯著變化。此外，還通過SEM-EDS觀察到金屬物質(zhì)的存在。在改性活性炭上未發(fā)現(xiàn)塊狀二氧化錳顆粒，表明二氧化錳顆粒尺寸非常小并且很好地分散在活性炭表面上。此外，在進(jìn)行吸附處理后，也確認(rèn)了Mn，F(xiàn)e，Ca，Zn等金屬種類的存在。

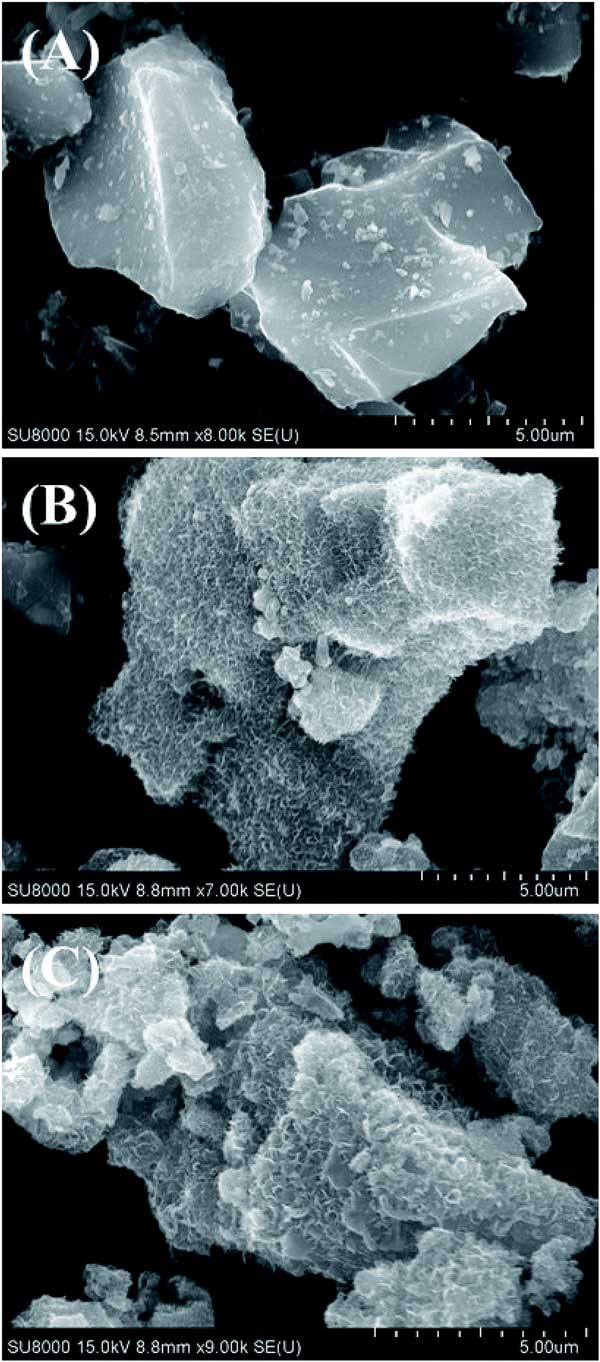

　　圖1：是鐵離子吸附過程后幾種活性炭的SEM圖像。

　　pH對活性炭吸附金屬陽離子的影響

　　使用錳改性活性炭后，pH對Fe 3 +，F(xiàn)e 2 +，Ca 2+和Zn 2+吸附的影響在圖2顯示。錳改性活性炭吸附金屬陽離子的能力隨著溶液pH的增加而增加。在pH值較低的溶液中，應(yīng)存在大量的H 3 O +，這可能會導(dǎo)致系統(tǒng)干擾，導(dǎo)致錳改性活性炭的吸附效率低。這里應(yīng)該提到的是，在低pH值下，H 3 O +可能與二氧化錳反應(yīng)(堿性)存在于活性炭上，導(dǎo)致對金屬陽離子的吸附能力降低。換句話說，隨著pH值的降低，錳改性活性炭的表面負(fù)電荷密度降低，帶正電的金屬陽離子和吸附劑表面之間的靜電排斥也被膨脹，這可能導(dǎo)致吸附容量的降低。此外，還發(fā)現(xiàn)當(dāng)溶液中的pH值> 7時(shí)，F(xiàn)e 3 +，F(xiàn)e 2 +，Ca 2+和Zn 2+的吸附容量持續(xù)增加。這表明這些離子可能與OH -反應(yīng)形成Fe(OH)3，F(xiàn)e(OH)2，Ca(OH)2和Zn(OH)2沉淀在pH>7。因此，高的Fe 3+，F(xiàn)e 2 +，Ca 2+和Zn 2+在pH>7的吸附能力沒有使用地磁觀測網(wǎng)造成的。這里，每種金屬陽離子的吸附容量差異很大，可能是由于離子尺寸，穩(wěn)定性和其他因素的不同影響。基于這些結(jié)果，當(dāng)使用錳改性活性炭作為吸附劑進(jìn)行進(jìn)一步研究時(shí)，沒有必要調(diào)節(jié)離子溶液的pH值。

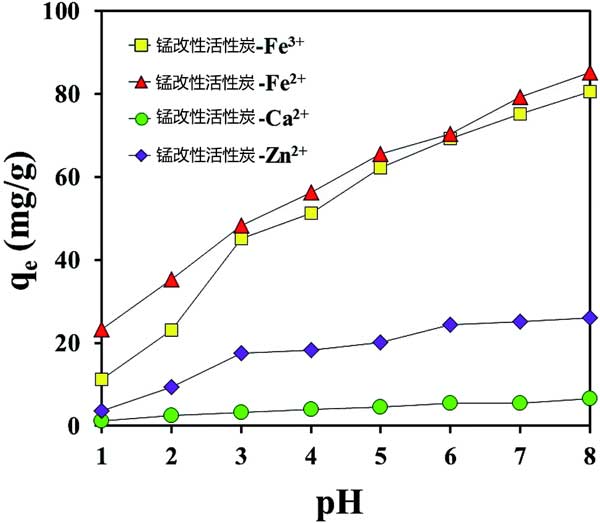

　　圖2：pH對高錳酸鉀改性活性炭吸附金屬陽離子的影響。

　　金屬陽離子解吸的影響因素

　　使用錳改性活性炭對Fe 3 +，F(xiàn)e 2 +，Ca 2+和Zn 2+的解吸效率在圖3顯示。當(dāng)體積硝酸增加時(shí)，圖形上觀察到Fe 3 +，F(xiàn)e 2 +，Ca 2+和Zn 2+的解吸百分比增加，表明大量存在硝酸可以拆除具有孤對電子和四種金屬陽離子的官能團(tuán)之間的吸引力。這表明用硝酸洗滌后，廢吸附劑很容易再生解。然而，在使用高濃度的硝酸的情況下，也可能發(fā)生金屬陽離子和錨定的二氧化錳從活性炭表面的同時(shí)解吸附。在純水的情況下，因?yàn)闆]有顯著檢測到來自錳改性活性炭的Fe 3 +，F(xiàn)e 2 +，Ca 2+和Zn 2+的解吸，即使其量為調(diào)節(jié)純水。這表明金屬陽離子和錳改性活性炭之間的吸引力非常強(qiáng)。因此，選擇硝酸作為適用于Fe3 +，F(xiàn)e 2 +，Ca 2+和Zn 2+解吸的化學(xué)品。

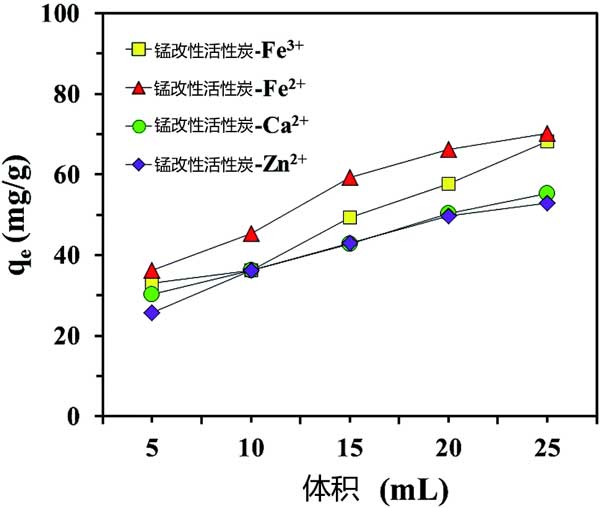

　　圖3：使用不同體積的硝酸從錳改性活性炭中解吸金屬陽離子。

　　成功地制備和改性了活性炭對金屬陽離子的吸附。發(fā)現(xiàn)活性炭有利于吸附極性Fe 2+分子，而非極性分子吸附在普通活性炭上，這是由于吸附劑表面的極性不同。錳改性活性炭表現(xiàn)出比硝酸改性活性炭更好的金屬陽離子吸附性能，表明羧基和二氧化錳在表面上的貢獻(xiàn)。Fe 3 +，F(xiàn)e 2+吸附在錳改性活性炭上的Ca 2+和Zn 2+可以很容易地用硝酸溶液解吸，用于再生過程。pH范圍為約6至7適合于吸附所有金屬陽離子錳改性活性炭的吸附容量比普通活性炭多一倍。該研究有利于使用錳改性活性炭可以真正應(yīng)用于廢水處理的實(shí)際過程。

本文鏈接：http://www.dx778.com/hangye/hy782.html

查看更多分類請點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識
