電話：13570151199
傳真：020-39972520
郵箱：hanyan@hanyancarbon.com
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層

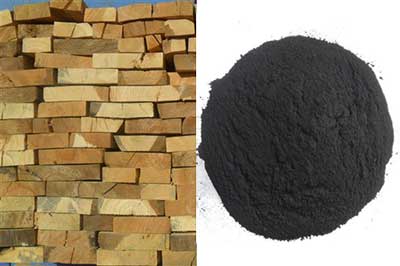

今天我們分別在400℃和800℃下從木材制成的活性炭在10℃和45℃下從水溶液中吸附酸性藍，來進行吸附研究。努力探索廉價和有效的吸附劑去除廢水中的顏色。在所有吸附劑中，活性炭是最常用于從廢水中去除污染物的吸附劑。特別地，用于從廢水中去除各種染料的活性炭的有效性使其成為其它昂貴治療方案的理想替代方案。活性炭的吸附能力較大主要是由于其結構特征(多孔結構)，使得其具有較大的表面積和化學性質，易于改性以增加其性能。
顏色是可見的污染。水源的輕微著色可能使消費者不能接受，盡管它可能沒有毒性。這種污染的根源在于合成染料的使用迅速增加。目前有不同的化學染料10,000余種，世界染料和染料中間體的生產估計約為7×10 8公斤。這些主要用于紡織，制革，制藥，食品包裝行業，紙漿和紙張，油漆和電鍍行業。染料制造和染料應用過程中的污染物是高度著色。其他污染物如酸或堿，鹽，溶解和懸浮固體以及其它有毒化合物也可存在于流出物中。接收水體如河流或湖泊中的顏色可以抑制光合作用，其化合物可與金屬離子反應，形成對魚類和其他水生生物有毒的物質。
功能組對活性炭吸附的影響
活性炭具有石墨和非晶態之間的中間結構，即所謂的渦流結構或隨機層晶格結構。與石墨不同，碳質材料微晶非常小，邊緣上含有一些脂肪族側鏈。這些小晶體可以通過它們的鏈連接以形成所謂的大分子，其中無定形碳被捕獲在其中。酸性藍是攜帶磺酸基團的陰離子三苯甲烷染料。在水溶液中，它以離子化SO ananionic - 3基團。該染料離子，在接近到表面，受到庫侖斥力與含氧的官能團(羧基，羰基等)存在于原料和400℃脫氣活性炭樣品。由于在該溫度下碳表面極性的降低和一些酸性氧表面官能度的分解，染料在800℃活性炭上的吸附是高的。也可能由于盲孔的打開而在高溫下活化而導致表面積增加而導致吸附的增加，導致表面積和孔體積增大。800℃活性炭樣品的非極性表面因此也是染料高吸附的原因。原料和400℃活性炭樣品上染料的較低吸附可能是由于位于孔口處的極性官能團通過氫鍵強烈吸附水而導致孔隙收縮或孔隙堵塞。
活性炭對于固液吸附過程，溶質轉移的特征通常是外部質量傳遞(邊界層擴散)或顆粒擴散或兩者。吸附動力學可以通過三個連續步驟來描述，即將溶質從本體溶液通過液膜輸送到吸附劑外表面; 溶質擴散到吸附劑的孔中，除了外部表面少量的吸附; 以及溶質在吸附劑孔隙和毛細管空間內表面擴散和吸附的顆粒內轉運機理。在這三個步驟中，第三步很快就被認為是可以忽略的。總體吸附速率將由最慢的步驟控制，這將是膜擴散或孔擴散。然而，控制步驟可能分布在顆粒內和外部傳輸機制之間。在這兩種情況下，外部擴散涉及吸附過程。可以通過早期的膜擴散來控制染料在活性炭顆粒上的吸附，然后當活性炭顆粒裝載染料離子時，吸附過程可以通過顆粒內擴散來控制。隨著吸附和活性炭活化溫度的升高而增加。這歸因于活性炭表面上最容易獲得的吸附位點的瞬時利用。
由木材制備的活性炭具有羧基等表面官能團，800℃活化后消失，提高了吸附能力。EDS表明隨著活化溫度的升高，活性炭相對于氧的相對量增加。在大約15秒內實現了分子吸附和穩定取向。顆粒內和孔擴散過程都涉及染料在碳表面上的相互作用。在800℃ 下由木材制成的活性炭可以有效地用作從水溶液中除去酸性藍的吸附劑。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-11-19活性炭吸附重晶石混合物中的銅和鋅
- 2025-11-10活性炭去除PFAS
- 2025-11-03防一氧化碳霍加拉特劑
- 2025-11-03防汞蒸汽專用炭防放射性碘專用炭
- 2025-11-03防酸專用炭與防氨專用炭
- 2025-11-03防護服專用炭及全防炭的介紹應用
- 2025-10-21活性炭從堿性甘氨酸溶液中吸附鉑
- 2025-10-10活性炭金屬改性對氫的吸附
- 2025-09-29活性炭吸附有機微污染物
- 2025-09-17活性炭去除對羥基苯甲醚
- 2025-09-09活性炭從水溶液中吸附苯酚
- 2025-08-27活性炭從水溶液中分離甲乙酮
